Sensor PIR Pasive InfraRed Sensor

Pasive InfraRed Sensor

El sensor pasivo de infrarojo, es un sensor que detecta el cambio de calor, esto se debe a que tiene dos celdas detectoras, en las cuales el calor debe aparecer secuencialmente para que ocurra un cambio en el voltaje de salida, si el calor aparece simultaneamente en las dos celdas el cambio de voltaje se anula y en la salida no habria cambios.

Pines del sensor

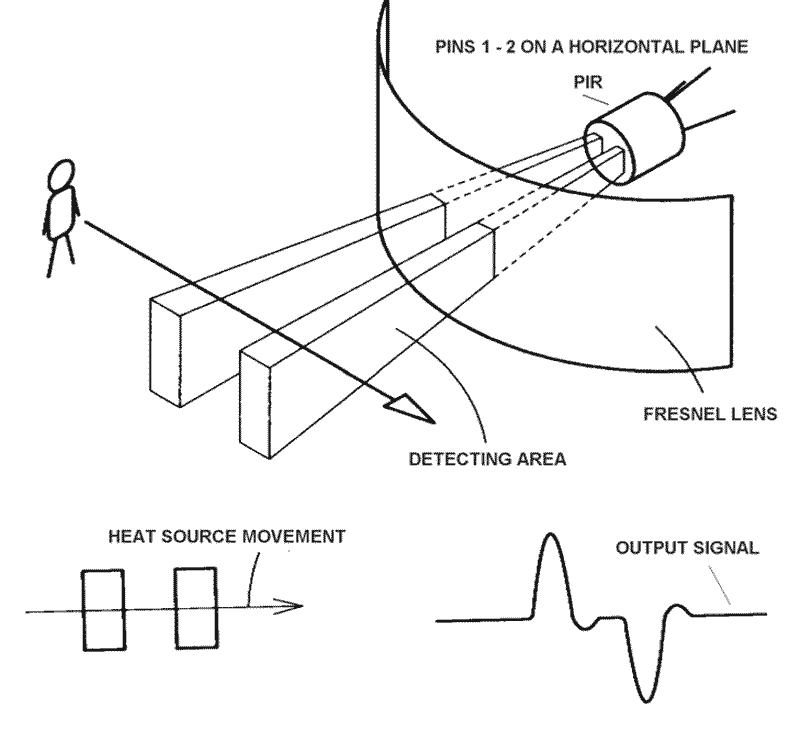

El PIR en un circuito para detección de movimiento



Tomadas de la wikipedia   http://en.wikipedia.org/wiki/Passive_infrared_sensor

Circuito sugerido

Para calibrar el circuito, medimos la salida del U2B y en el potenciometro RV1 programamos el voltaje de salida del U2B + un poco mas de 500 mV  y en el potenciometro RV2 programamos el voltaje de salida - unos 500 mV.
Notemos como los potenciometros están conectados a los amplificadores operacionales conectados como comparadores de Voltaje.

Nota:  Hay integrados diseñados para trabajar directamente con este tipo de sensores, el PT8A2612, el KC778B y  el BISS0001


¡¡¡¡¡¡¡ RECUERDEN DAR UNA MIRADA AL DATASHEET DEL SENSOR !!!!!!
