ejemplo

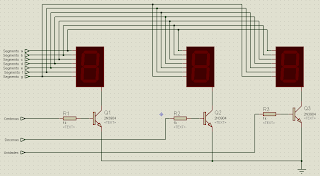

vamos a contar de 0 a 999, asi que necesitamos tres displays de 7 segementos, conectamos todos los segmentos en paralelo y con un transistor en cada catodo controlamos el encendido de cada display.
tenemos un display para las unidades, uno para las decenas y otro para las centenas, entonces contamos con tres catodos.
1 Ahora vamos a colocar en los segmentos el dato que queremos visualizar para las unidades
2 Polarizamos el transistor que controla el catodo de las unidades
3 esperamos algunos milisegundos
4 desconectamos el transitor de las unidades
5 colocamos el dato para las decenas
6 Polarizamos el Display de las decenas
7 esperamos algunos milisegundos
8 desconectamos el transitor de las decenas
9 colocamos el dato para las centenas
10 Polarizamos el Display de las centenas
y este procedimiento lo repetimos
La multiplexion lo podemos lograr con un microcontrolador u una computadora
Veamos un video de la implementacion en dos pasos, lento y rapido, en el lento vemos como enciende cada display en secuencia, y el rapido se observa como funciona en tiempo real.
video lento
video rapido, tiempo real
Podemos ver varios ejemplos de la multiplexion con microcontrolador en http://xorwf.blogspot.com/search/label/multiplexion
listo a cacharrear!!!!
